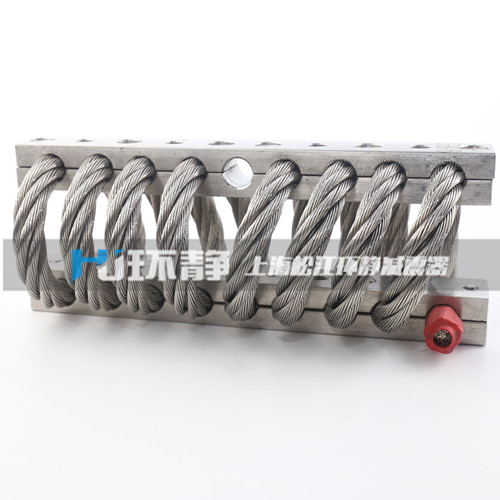

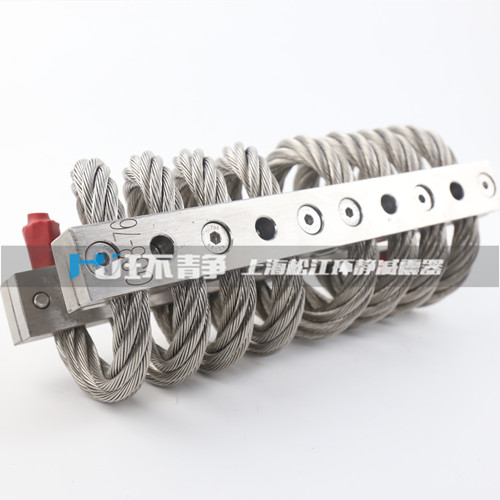

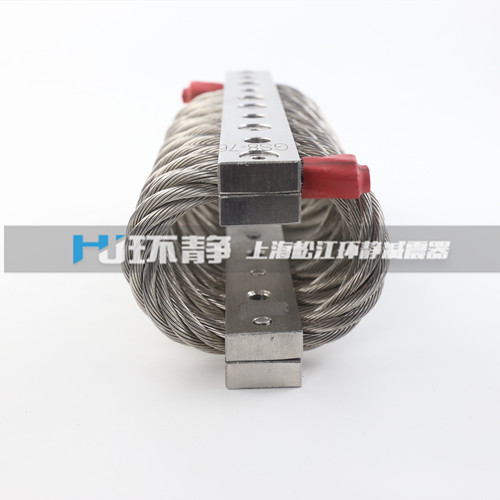

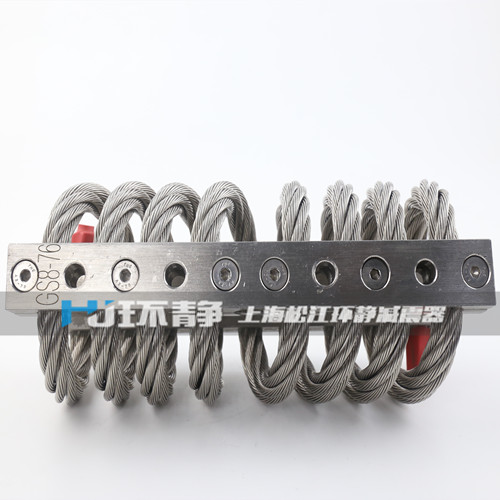

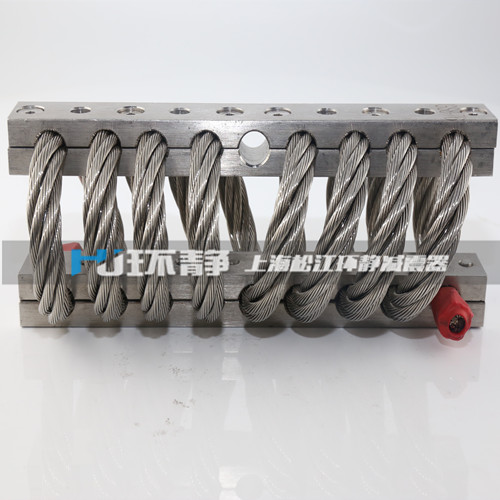

GS型鋼絲繩減振器,是我廠很早研制開發的不銹鋼鋼絲繩隔振器產品,也是十幾年來各行業使用很廣泛的隔振抗沖擊產品,其阻尼大、放大倍率低,固有頻率低、抗沖擊能力強、且耐高溫、抗腐蝕能力強、使用安裝方便,深受廣大用戶歡迎。適用范圍:廣泛應用于船舶、航空、航天、車載、電子、機械等行業,使各設備在振動、沖擊、降噪的控制上達到標準。
承載質量:0.1-1000 kg;可為用戶特殊設計;
適應溫度:-75-+175 極限+370℃;
以減振為目標時,可實現很低系統峰值響應頻率3.5 Hz;
以抗沖為目標時,可承受半正弦波沖擊干擾振幅不小于0.4 g.s;
很大動變形、很大沖擊載荷、能容可從產品說明上摘編,只以主承載方向(Z)入編;
軟化型非線性剛度,很大動變形占彈性體有效空間可達70%以上,動剛度隨變形增大而降低
干摩擦非線性阻尼,在標準規定的正常外激勵下的動力放大因之不大于3
全環境適應,耐鹽霧,霉菌、潮濕、臭氧、油脂、日照、塵埃和各種有機溶劑的腐蝕
多向彈性變形,通用性強、規格齊全、安裝方便、壽命長
可在空間任意自由度方向上承受彈性變形,多向隔振緩沖
安裝方式:基礎支承,橫向或縱向側懸掛、45°斜支承、頂懸吊
使用壽命:與連接設備同壽命
在線咨詢
購買熱線:021-6999-0533
1、以不同結構的多股鋼絲絞合線按特定的捻向和螺距加工而成不銹鋼鋼絲繩作為彈性體,其螺旋環狀結構使隔振器在各個方向上形成非線性(軟化型或軟化一硬化型)彎曲剛度和可大變形空間。整體以不銹鋼材料制成,具有高抗蝕能力和持久使用壽命。
2、在彈性變形過程中,因多股鋼絲間的干摩擦而形成較強的非線性阻尼滯后(庫侖阻尼)。減振器在空間任意方向動載荷作用下產生彈性動變形,大量吸收和消耗系統的振動能量。非線性強阻尼持性使系統在標準規定的正常外激勵下的峰值動力放大因子不大于3,能有效地實現系統過載保護。當系統受大沖擊干擾時,減振器的非線性軟化型剛度和大彈性變形能力(可占彈性作有效空間70%以上)使系統的沖擊能量得到大量吸收并延時釋放,能有效地削弱系統沖擊強度。
GS1、GS2、GS3、GS4 對稱式(壓制)
GS0、GS5、GS6 反對稱式(壓制)
GS7至GS11 反對稱式(GS7壓制、GS8、GS9、GS10、GS11夾板)
請點擊圖片看大圖
請點擊圖片看大圖
型號 | 荷載(Kg) | 外形尺寸 | |||||
L | A | B | H | W | M | ||
GS0-18 | 3.5-4.5 | 80 | 68 | 18 | 25 | 5 | |
GS0-20 | 3.0-3.5 | 20 | 28 | 5 | |||
GS0-25 | 2.5-3.0 | 25 | 30 | 5 | |||
GS0-28 | 2.0-2.5 | 28 | 33 | 5 | |||
GS0-30 | 1.7-2.0 | 30 | 36 | 5 | |||
GS0-33 | 1.4-1.7 | 33 | 38 | 5 | |||
GS1-23 | 12-15 | 112 | 100 | 23 | 28 | 6 | |
GS1-25 | 8-12 | 25 | 31 | 6 | |||
GS1-28 | 6-8 | 28 | 33 | 6 | |||
GS1-33 | 4-6 | 33 | 38 | 6 | |||
GS1-36 | 3-5 | 36 | 41 | 6 | |||
GS1-38 | 2.5-4 | 38 | 43 | 6 | |||
GS2-28 | 20-25 | 127 | 114 |
28 | 36 | 6 | |
GS2-31 | 15-20 | 31 | 38 | 6 | |||
GS2-33 | 13-15 | 33 | 41 | 6 | |||
GS2-36 | 10-13 | 36 | 43 | 6 | |||
GS2-38 | 8-10 | 38 | 46 | 6 | |||
GS2-41 | 5-8 | 41 | 48 | 6 | |||
GS3-28 | 36-60 | 127 | 114 | 28 | 37 | 8 | |
GS3-31 | 32-41 | 31 | 40 | 8 | |||
GS3-33 | 20-28 | 33 | 42 | 8 | |||
GS3-36 | 15-20 | 36 | 45 | 8 | |||
GS3-38 | 10-15 | 38 | 47 | 8 | |||
GS3-41 | 5-10 | 41 | 50 | 8 | |||
GS4-31 | 73-95 | 127 | 114 | 31 | 36 | 8 | |
GS4-33 | 57-73 | 33 | 38 | 8 | |||
GS4-36 | 43-57 | 36 | 41 | 8 | |||
GS4-38 | 32-43 | 38 | 43 | 8 | |||
GS4-41 | 25-32 | 41 | 46 | 8 | |||
GS4-43 | 18-25 | 43 | 48 | 8 | |||
GS5-48 | 50-80 | 146 | 131 | 48 | 56 | 8 | |
GS5-54 | 40-50 | 54 | 64 | 8 | |||
GS5-59 | 30-40 | 59 | 71 | 8 | |||
GS5-62 | 24-30 | 62 | 80 | 8 | |||
GS5-65 | 18-24 | 65 | 89 | 8 | |||
GS5-66 | 14-18 | 66 | 95 | 8 | |||
GS5-69 | 12-15 | 69 | 100 | 8 | |||
GS5-83 | 8-12 | 83 | 108 | 8 | |||
GS6-55 | 75-132 | 146 | 131 | 55 | 60 | 8 | |
GS6-61 | 61-112 | 61 | 67 | 8 | |||
GS6-65 | 41-72 | 65 | 74 | 8 | |||
GS6-69 | 36-56 | 69 | 83 | 8 | |||
GS6-71 | 31-41 | 71 | 92 | 8 | |||
GS6-73 | 17-31 | 73 | 99 | 8 | |||
GS6-75 | 13-25 | 75 | 104 | 8 | |||
GS6-89 | 10-19 | 89 | 111 | 8 | |||
GS7-71 | 132-230 | 216 | 166 | 71 | 71 | 84 | 8 |
GS7-74 | 85-188 | 74 | 89 | 8 | |||
GS7-76 | 77-130 | 76 | 105 | 8 | |||
GS7-83 | 54-85 | 83 | 108 | 8 | |||
GS7-89 | 41-70 | 89 | 108 | 8 | |||
GS7-105 | 32-54 | 105 | 121 | 8 | |||
GS7-108 | 23-42 | 108 | 140 | 8 | |||
GS8-76 | 305-365 | 216 | 156 | 66.5 | 76 | 92 | 8 |
GS8-83 | 285-305 | 83 | 102 | 8 | |||
GS8-89 | 230-285 | 89 | 105 | 8 | |||
GS8-95 | 195-230 | 95 | 121 | 8 | |||
GS8-108 | 173-195 | 108 | 133 | 8 | |||
GS8-124 | 151-173 | 124 | 144 | 8 | |||
GS8-137 | 120-151 | 137 | 156 | 8 | |||
GS8-155 | 100-120 | 155 | 180 | 8 | |||
GS9-89 | 547-645 | 267 | 191 | 82 | 89 | 102 | 10 |
GS9-99 | 507-547 | 99 | 112 | 10 | |||
GS9-102 | 420-507 | 102 | 121 | 10 | |||
GS9-109 | 351-420 | 109 | 135 | 10 | |||
GS9-119 | 317-351 | 119 | 152 | 10 | |||
GS9-127 | 280-318 | 127 | 165 | 10 | |||
GS9-135 | 255-288 | 135 | 178 | 10 | |||
GS10-133 | 943-1228 | 368 | 267 | 114 | 133 | 140 | 12 |
GS10-152 | 845-843 | 152 | 165 | 12 | |||
GS10-159 | 645-845 | 159 | 178 | 12 | |||
GS10-191 | 543-654 | 191 | 210 | 12 | |||
GS10-216 | 374-543 | 216 | 235 | 12 | |||
GS10-216 | 268-374 | 216 | 286 | 12 | |||
GS11-178 | 1450-1686 | 521 | 378 | 162 | 178 | 216 | 18 |
GS11-216 | 1277-1450 | 216 | 241 | 18 | |||
GS11-235 | 1120-1277 | 235 | 260 | 18 |
