曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構，內由壓力平衡波紋管和補償波紋管組成，通過壓力平衡波紋管平衡波紋補償器壓力，解除補償器以及管道的自身推力。 該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力，因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。

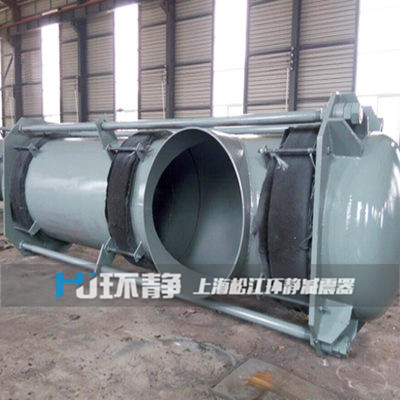

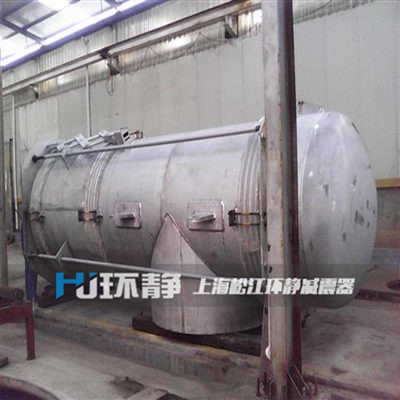

【產品名稱】：BQYP型曲管壓力平衡補償器
【產品別名】：平衡補償器、壓力平衡補償器
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
在線咨詢
購買熱線：021-6999-0533
曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移，內壓推力自身平衡，本產品設置在設置固定支架的高物位置管線中。
安裝使用注意事項
1、此類膨脹節一般應用在架空的直管線上，水平安裝。
2、膨脹節安裝完后，所有的小拉桿須拆除。
3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。

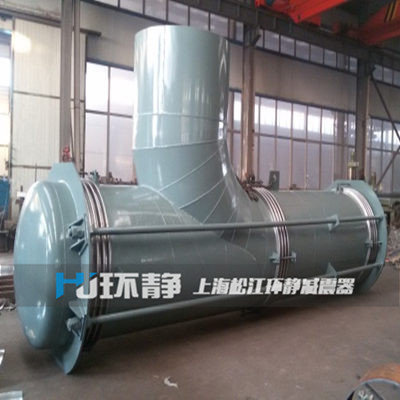

曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，保證設備安全運行。
川東北高含硫項目(川東北項目)羅家寨氣田凈化廠一列裝置于2016年1月25日產出合格商品氣并投產，標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
川東北項目地跨四川省和重慶市，占地面積超過800平方公里。中國石油天然氣集團公司持有51的參與權益，優尼科東海有限公司持有49的參與權益并擔任作業者。
川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業，建成3個井場，具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
上海環靜作為該項目的主要的管道補償器供應商將竭盡全力提供曲管壓力平衡補償器，曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，保證設備安全運行。
繼一列裝置投產后，二、三列裝置將陸續投產，實現羅家寨氣田達產。
請點擊圖片看大圖
請點擊圖片看大圖
|

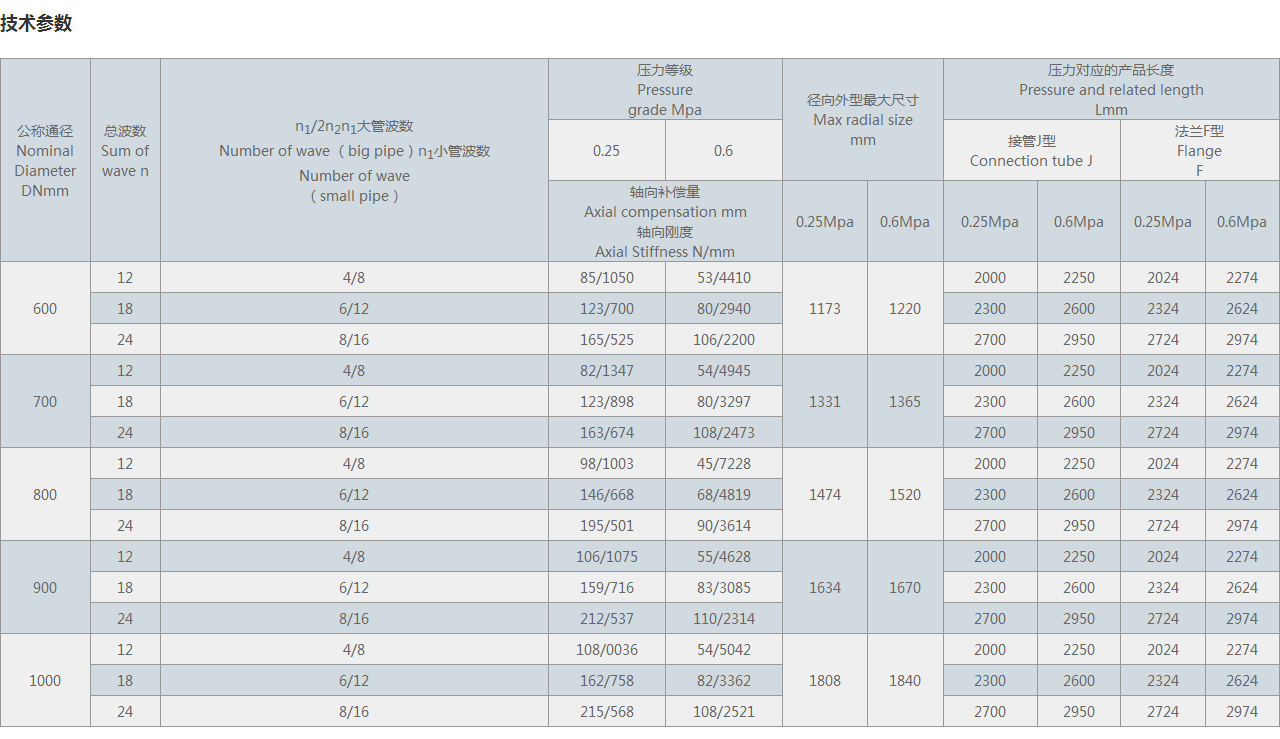

公稱通徑 Nominal Diameter DNmm |
總波數 Sum of wave n
|
n1/2n2n1大管波數 Number of wave （big pipe）n1小管波數 Number of wave （small pipe） |
壓力等級 Pressure grade Mpa |
徑向外型很大尺寸 Max radial size mm |
壓力對應的產品長度 Pressure and related length Lmm |
|||||
| 0.25 | 0.6 |
接管J型 Connection tube J |
法蘭F型 Flange F |
|||||||
|
軸向補償量 Axial compensation mm 軸向剛度 Axial Stiffness N/mm |
0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | 0.25Mpa | 0.6Mpa | ||||
| 600 | 12 | 4/8 | 85/1050 | 53/4410 | 1173 | 1220 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/700 | 80/2940 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 165/525 | 106/2200 | 2700 | 2950 | 2724 | 2974 | |||
| 700 | 12 | 4/8 | 82/1347 | 54/4945 | 1331 | 1365 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 123/898 | 80/3297 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 163/674 | 108/2473 | 2700 | 2950 | 2724 | 2974 | |||
| 800 | 12 | 4/8 | 98/1003 | 45/7228 | 1474 | 1520 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 146/668 | 68/4819 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 195/501 | 90/3614 | 2700 | 2950 | 2724 | 2974 | |||
| 900 | 12 | 4/8 | 106/1075 | 55/4628 | 1634 | 1670 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 159/716 | 83/3085 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 212/537 | 110/2314 | 2700 | 2950 | 2724 | 2974 | |||
| 1000 | 12 | 4/8 | 108/0036 | 54/5042 | 1808 | 1840 | 2000 | 2250 | 2024 | 2274 |
| 18 | 6/12 | 162/758 | 82/3362 | 2300 | 2600 | 2324 | 2624 | |||
| 24 | 8/16 | 215/568 | 108/2521 | 2700 | 2950 | 2724 | 2974 | |||
